Zadný doraz je kritickou súčasťou CNC tandemovej ohraňovacej brzdy, ktorá hrá kľúčovú úlohu pri zabezpečovaní presných a efektívnych ohýbacích operácií. Ako popredný dodávateľ CNC tandemových ohraňovacích lisov chápem dôležitosť správneho nastavenia zadného dorazu na dosiahnutie vysoko kvalitných výsledkov ohýbania. V tomto blogovom príspevku vás prevediem procesom nastavenia zadného dorazu na CNC tandemovej ohraňovacej brzde a poskytnem vám cenné poznatky a praktické tipy.
Pochopenie Backgauge
Predtým, ako sa pustíte do procesu nastavovania, je nevyhnutné pochopiť funkciu a komponenty zadného dorazu. Zadný doraz je zodpovedný za presné umiestnenie obrobku pozdĺž zadnej časti ohraňovacej brzdy, čím zabezpečuje konzistentné uhly a dĺžky ohybu. Zvyčajne pozostáva z prsta alebo prstov zadného dorazu, systému pohonu (ako je guľôčková skrutka alebo hrebeň a pastorok) a riadiaceho systému, ktorý umožňuje presné polohovanie.
Kontroly pred nastavením
Pred vykonaním akýchkoľvek úprav zadného dorazu je dôležité vykonať niekoľko predbežných kontrol nastavenia, aby ste sa uistili, že ohraňovací lis je v správnom prevádzkovom stave. Tu je niekoľko kľúčových krokov, ktoré treba dodržať:
- Skontrolujte zadný doraz: Skontrolujte, či prsty zadného dorazu nevykazujú známky poškodenia alebo opotrebovania. Uistite sa, že sú čisté a bez nečistôt, ktoré by mohli ovplyvniť ich pohyb alebo umiestnenie.
- Skontrolujte systém pohonu: Skontrolujte, či v systéme pohonu nie sú uvoľnené alebo poškodené komponenty. Skontrolujte, či sú guľôčková skrutka alebo hrebeň a pastorok správne zarovnané a namazané.
- Skontrolujte riadiaci systém: Uistite sa, že riadiaci systém funguje správne a že zadný doraz komunikuje s CNC ovládačom ohraňovacieho lisu. Skontrolujte, či sa na ovládacom paneli nenachádzajú chybové hlásenia alebo varovania.
- Kalibrujte zadný doraz: Ak je to potrebné, nakalibrujte zadný doraz, aby ste zaistili presné umiestnenie. Môže to zahŕňať použitie kalibračného nástroja alebo dodržanie postupu kalibrácie výrobcu.
Nastavenie polohy zadného dorazu
Po dokončení predbežných kontrol nastavenia môžete pokračovať v nastavovaní polohy zadného dorazu. Nasledujúce kroky popisujú všeobecný proces:
- Vstúpte do ponuky ovládania zadného dorazu: Na ovládači CNC ohraňovacieho lisu prejdite do ponuky ovládania zadného dorazu. Táto ponuka vám umožňuje upraviť polohu, rýchlosť a ďalšie nastavenia zadného dorazu.
- Vyberte os zadného dorazu: V závislosti od typu ohraňovacieho lisu a zadného dorazu možno budete musieť vybrať konkrétnu os (X, Y, Z, atď.), ktorú chcete nastaviť.
- Nastavte cieľovú pozíciu: Zadajte požadovanú polohu pre prsty zadného dorazu. Môžete to urobiť pomocou numerickej klávesnice na ovládacom paneli alebo pomocou posuvných tlačidiel na manuálne posunutie zadného dorazu do požadovanej polohy.
- Posuňte zadný doraz: Po nastavení cieľovej polohy stlačte tlačidlo „Presunúť“ alebo „Prejsť“ na ovládacom paneli, aby ste zadný doraz presunuli na určené miesto. Zadný doraz sa bude pohybovať hladko a presne do cieľovej polohy.
- Overte polohu: Keď sa zadný doraz presunie do cieľovej polohy, použite merací nástroj (napríklad posuvné meradlo alebo pravítko) na overenie presnosti polohy. V prípade potreby vykonajte menšie úpravy pomocou posuvných tlačidiel alebo numerickej klávesnice.
- Uložte nastavenia: Keď ste spokojní s polohou zadného dorazu, uložte nastavenia do pamäte riadiacej jednotky CNC. Tým sa zabezpečí, že sa zadný doraz vráti do rovnakej polohy pri ďalšom spustení rovnakého programu ohýbania.
Nastavenie rýchlosti zadného dorazu
Okrem nastavenia polohy zadného dorazu možno budete musieť upraviť aj rýchlosť zadného dorazu, aby ste optimalizovali proces ohýbania. Nasledujúce kroky popisujú všeobecný proces:
- Vstúpte do ponuky ovládania zadného dorazu: Na ovládači CNC ohraňovacieho lisu prejdite do ponuky ovládania zadného dorazu.
- Vyberte Nastavenie rýchlosti: Vyhľadajte možnosť nastavenia rýchlosti v ponuke ovládania zadného dorazu. Táto možnosť vám umožňuje nastaviť rýchlosť, ktorou sa zadný doraz pohybuje.
- Nastavte požadovanú rýchlosť: Pomocou numerickej klávesnice na ovládacom paneli zadajte požadovanú rýchlosť pre zadný doraz. Rýchlosť sa zvyčajne meria v milimetroch za sekundu (mm/s) alebo palcoch za minútu (ipm).
- Otestujte rýchlosť: Po nastavení požadovanej rýchlosti otestujte zadný doraz jeho posunutím do inej polohy. Sledujte pohyb zadného dorazu a uistite sa, že sa pohybuje hladko a požadovanou rýchlosťou.
- V prípade potreby vykonajte úpravy: Ak sa zadný doraz pohybuje príliš rýchlo alebo príliš pomaly, upravte nastavenie rýchlosti, kým nedosiahnete požadovanú rýchlosť.
- Uložte nastavenia: Keď ste spokojní s rýchlosťou zadného dorazu, uložte nastavenia do pamäte riadiacej jednotky CNC.
Nastavenie rovnobežnosti zadného dorazu
Paralelnosť je ďalším dôležitým faktorom, ktorý treba zvážiť pri nastavovaní zadného dorazu. Prsty zadného dorazu by mali byť rovnobežné s ohýbacou matricou, aby sa zabezpečili konzistentné uhly a dĺžky ohybu. Nasledujúce kroky načrtávajú všeobecný proces nastavenia paralelizmu zadného dorazu:
- Vstúpte do ponuky ovládania zadného dorazu: Na ovládači CNC ohraňovacieho lisu prejdite do ponuky ovládania zadného dorazu.
- Vyberte možnosť Parallelism Adjustment: Vyhľadajte možnosť nastavenia paralelizmu v ponuke ovládania zadného dorazu. Táto možnosť vám umožňuje nastaviť uhol prstov zadného dorazu vzhľadom na ohýbaciu matricu.
- Použite nástroj na meranie: Pomocou meracieho nástroja (ako je číselník alebo pravítko) zmerajte rovnobežnosť medzi palcami zadného dorazu a ohýbacou matricou. Umiestnite merací prístroj na prsty zadného dorazu a ohýbaciu matricu a zmerajte vzdialenosť medzi nimi vo viacerých bodoch.
- Vykonajte úpravy: Na základe meraní vykonajte úpravy uhla prstov zadného dorazu pomocou možnosti nastavenia rovnobežnosti v ponuke ovládania zadného dorazu. Nastavenie môže zahŕňať otáčanie prstov zadného dorazu alebo nastavenie polohy držiakov zadného dorazu.
- Znova skontrolujte paralelizmus: Po vykonaní nastavení znova skontrolujte rovnobežnosť medzi palcami zadného dorazu a ohýbacou matricou pomocou meracieho prístroja. Pokračujte v nastavovaní, kým rovnobežnosť nebude v rámci prijateľnej tolerancie.
- Uložte nastavenia: Keď ste spokojní s paralelizmom zadného dorazu, uložte nastavenia do pamäte riadiacej jednotky CNC.
Riešenie bežných problémov so zadným dorazom
Aj pri správnom nastavení sa môžete z času na čas stretnúť s bežnými problémami so zadným dorazom. Tu je niekoľko tipov na riešenie problémov, ktoré vám pomôžu vyriešiť tieto problémy:
- Zadný doraz sa nehýbe: Ak sa zadný doraz nepohybuje, skontrolujte napájanie zadného dorazu a pohonného systému. Uistite sa, že je systém pohonu správne namazaný a že nie sú uvoľnené alebo poškodené komponenty.
- Zadný doraz sa pohybuje nepravidelne: Ak sa zadný doraz pohybuje nepravidelne, skontrolujte riadiaci systém, či neobsahuje chybové hlásenia alebo varovania. Uistite sa, že zadný doraz je správne nakalibrovaný a že riadiaci systém komunikuje s CNC ovládačom ohraňovacieho lisu.
- Nepresné umiestnenie zadného dorazu: Ak zadný doraz nie je umiestnený presne, skontrolujte kalibráciu zadného dorazu. Uistite sa, že merací nástroj použitý na kalibráciu je presný a že postup kalibrácie je dodržaný správne.
- Prsty zadného dorazu nie sú paralelné: Ak prsty zadného dorazu nie sú rovnobežné, skontrolujte nastavenie rovnobežnosti zadného dorazu. Uistite sa, že merací nástroj používaný na meranie rovnobežnosti je presný a že postup nastavenia je dodržaný správne.
Záver
Nastavenie zadného dorazu na CNC tandemovej ohraňovacom lise je kritickým krokom pri zabezpečovaní presných a efektívnych ohýbacích operácií. Podľa krokov uvedených v tomto blogovom príspevku môžete upraviť polohu zadného dorazu, rýchlosť a rovnobežnosť, aby ste dosiahli vysokokvalitné výsledky ohýbania. Nezabudnite vykonať predbežné kontroly nastavenia, použiť vhodné meracie nástroje a uložiť nastavenia do pamäte riadiacej jednotky CNC. Ak počas procesu nastavenia narazíte na nejaké problémy, pozrite si tipy na riešenie problémov alebo kontaktujte náš tím technickej podpory so žiadosťou o pomoc.

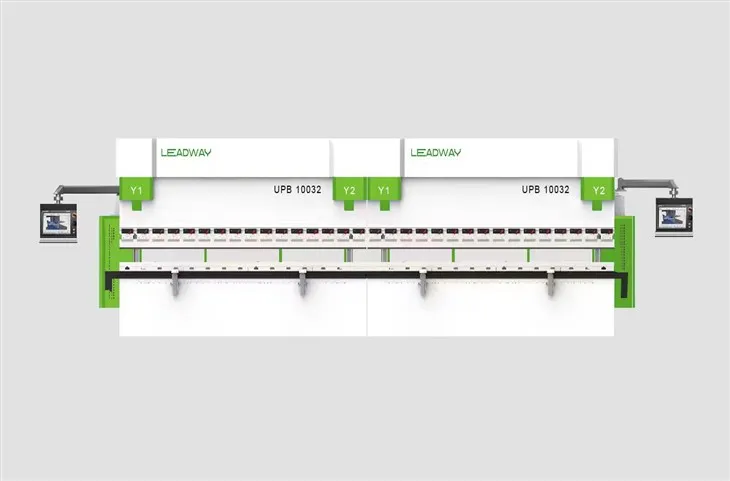

Ako popredný dodávateľ CNC tandemových ohraňovacích lisov ponúkame široký sortiment vysokokvalitných ohraňovacích lisov vrátaneHydraulická CNC ohýbačka UPA 400x4100,Hydraulická CNC ohýbačka série UPB UPB 150x4100, aHydraulická CNC ohýbačka UPB 60x1500. Naše ohraňovacie lisy sú vybavené pokročilými funkciami a technológiami na zabezpečenie presných a efektívnych ohýbacích operácií. Ak máte záujem o kúpu CNC tandemového ohraňovacieho lisu alebo máte akékoľvek otázky týkajúce sa nastavenia zadného dorazu, kontaktujte nás pre konzultáciu. Tešíme sa na spoluprácu pri plnení vašich potrieb v oblasti ohýbania.
